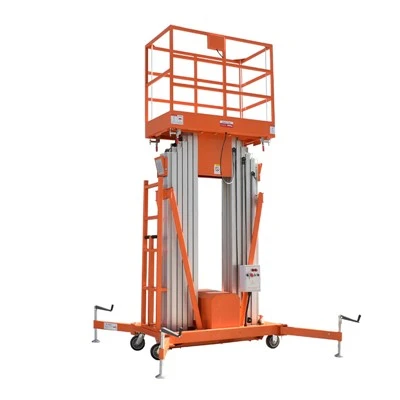

Wie die Doppelmast-Hebebühne aus Aluminium das Zittern beim Heben reduziert

Doppelmast-Aluminium-Hebebühnen (Hubarbeitsbühnen mit zwei vertikalen Masten) basieren auf einer symmetrischen Doppelsäulenstruktur, Führungsmechanismen, hydraulischer Anpassung und struktureller Verstärkung, um seitliche Schwankungen beim Anheben zu unterdrücken. Die Grundprinzipien und detaillierten Designs lauten wie folgt:

1. Symmetrische Hauptstruktur mit zwei Masten (Grundlegendes Anti-Pendel-Design)

Einmast-Aufzüge verfügen nur über eine vertikale Aluminiumsäule, die eine instabile Auslegerstruktur bildet. Die Plattform schwingt bei versetzter Last oder Wind nach links/rechts.

Beim Doppelmast werden zwei parallele Masten aus hochfester Aluminiumlegierung verwendet, die symmetrisch auf beiden Seiten der Arbeitsplattform angeordnet sind. Die beiden Masten verteilen die Last gleichmäßig und bilden einen ausgewogenen rechteckigen Tragrahmen.

Kräftegleichgewicht: Jede seitlich versetzte Kraft auf der Plattform erzeugt ein entgegengesetztes Rückhaltedrehmoment an den beiden Masten, das der Schwankung sofort entgegenwirkt und eine einseitige Auslenkung des Auslegers verhindert.

Aluminium-Mastmaterial: Hoch-stranggepresstes Aluminiumprofil mit verdickter Wand und integrierter Rippenstruktur, hohe Steifigkeit, minimale Biegeverformung bei voller Höhe.

2. Präzisions-Gleitführung und Wackelschutz-Gleitblöcke zwischen den Masten

Jeder Mastabschnitt ist mit oberen/unteren Gleitführungshülsen aus einer verschleißfesten Nylonlegierung ausgestattet:

Die inneren und äußeren Masthülsen passen eng und mit geringem Spiel zusammen, wodurch die horizontale Verschiebung zwischen ineinander gesteckten Mastsegmenten beim Ausfahren begrenzt wird.

Doppelseitige synchrone Gleitsicherung: Sowohl der linke als auch der rechte Mast haben Führungspaare über die gesamte-Länge, kein einseitiger loser Spalt, der ein Kippen verursacht.

Oben und unten an jedem Mast sind Kippbegrenzungsblöcke angebracht, um zu verhindern, dass sich der innere Mast bei exzentrischer Ladung oder dem Gewicht des Bedieners seitwärts verschiebt.

3. Hydraulikzylinder mit synchronem Hub (eliminieren asymmetrische Höhenunterschiede)

Ein einseitiger schnellerer/langsamerer Mastanstieg ist eine Hauptursache für Erschütterungen; Doppelmast übernimmt synchronisierte Antriebslösungen:

Schema A: Zwei unabhängige Hydraulikzylinder mit Durchflussausgleichsventil

An jedem Mast ist ein Hubzylinder montiert. Ein hydraulisches Synchronisierungsventil verteilt den gleichen Ölfluss auf zwei Zylinder und sorgt so dafür, dass beide Masten in jeder Höhe mit der gleichen Geschwindigkeit ausfahren. Keine Höhenabweichung zwischen linker und rechter Säule, sodass die Plattform horizontal bleibt.

Schema B: Zentraler Einzelzylinder + mechanische Synchronkettenverbindung

Ein einzelner Hauptzylinder treibt zwei Sätze Hubketten an, die mit linken/rechten Masten verbunden sind. Das Kettengetriebe sperrt die Bewegung zweier Masten mechanisch, um die Synchronisierung aufrechtzuerhalten und ein Ungleichgewicht des hydraulischen Flusses zu vermeiden.

Wenn eine Seite hinterherhinkt, gleicht das Ausgleichsventil automatisch das Ölvolumen aus, um den Höhenunterschied in Echtzeit auszugleichen.

4. Integrierte Verbindungsquerträger und starrer Plattformrahmen

Mehrere horizontale Querträger verbinden die Ober- und Unterseite der beiden Masten und halten den Abstand zwischen der linken und rechten Säule fest, um einen starren rechteckigen Rahmen zu bilden. Die beiden Masten können nicht separat nach innen/außen geneigt werden.

Die Arbeitsplattform ist fest mit beiden Mastkufen verschraubt und nicht an einem Mast aufgehängt. Die Verbindung über die gesamte Breite verteilt die seitliche Kraft auf zwei Masten, es gibt keinen freitragenden Schwenkpunkt.

Der verdickte Plattformgrundrahmen aus Aluminium mit Verstärkungsrippen verbessert die Torsionssteifigkeit und verhindert ein Verdrehen, wenn Bediener auf der Plattform gehen oder Werkzeuge bewegen.

5. Kippstabilisierungsdesign für das untere Chassis

Der Grundrahmen, der die beiden Mastfüße verbindet, verfügt über eine breite Struktur mit niedrigem-Schwerpunkt--:

Großer Radstand/Auslegerspannweite: Ein größerer Abstand zwischen den linken-rechten Stützpunkten erhöht das Anti-Kippmoment und verringert das Schwanken der gesamten-Maschine durch Wind oder dynamische Last.

Integriertes, schweres Basischassis: Die dicke Aluminiumgussbasis verhindert flexible Verformungen an den Mastbefestigungswurzeln. Ein einzelner Mast hat oft eine dünne, schmale Basis, die sich leicht verdreht.

Optionale hydraulische Stützen: Vollständig ausgefahrene Stützen vergrößern den Stützbereich und unterdrücken so niederfrequente Erschütterungen bei maximaler Hubhöhe weiter.

6. Zusätzliche zusätzliche Anti-Sway-Strukturen

Zwischen-Mastbegrenzungs-Spurstangen: Kurze Verbindungsstangen zwischen linken und rechten Mastsegmenten begrenzen den horizontalen Abstand der beiden Säulen beim Ausfahren.

Optimierung des Windwiderstands: Die symmetrische Doppelsäulenstruktur des Doppelmasts hat im Vergleich zum Einzelmast eine kleinere einseitige Windlastfläche und reduziert windbedingte Erschütterungen bei Arbeiten im Freien.

Dämpfungspufferblöcke: Gummi-Stoßdämpfungspolster zwischen den gleitenden Teilen absorbieren Vibrationen beim Start/Stopp des Hebens und eliminieren Zittern, die das Schwanken verstärken.

Zusammenfassung der Core Anti-Sway-Logik

Doppelte symmetrische Masten ersetzen die instabile Einzelauslegerstütze;

Enge Führungshülsen begrenzen den horizontalen Spielraum jedes Mastabschnitts.

Synchroner Hydraulik-/Kettenantrieb sorgt für gleiche Hubhöhe auf beiden Seiten;

Querträger + starre Plattform in voller Breite verbinden die beiden Masten zu einem starren Rahmen.

Das breite, stabile Chassis senkt den Schwerpunkt, um Umkippen und seitliche Vibrationen zu verhindern.
